零件名称 part name

材料 material

阀体 body

铸钢 cast steel、不锈钢 stainless steel、内衬liningF4、F46

塞子 plug

铸铁cast iron、铸钢 cast steel、不锈钢stainless steel、内衬liningF4、F46

阀盖 cover

铸铁 cast iron 铸钢 cast steel、不锈钢stainless steel

填料 filler

PTFE(F4)聚四氯乙烯

技术规范 technical specification

技术标准   design standard

GB 12240

结构长度   structure length

GB12221

法兰标准   flange standard

JB/T79-94

GB9113.1-26

检验试验    Inspection test

GB/T13927

驱动方式    drive mode

蜗轮 worm、手动 manual、电动electric、气动pneumatic

公称通径

Nominal diameter

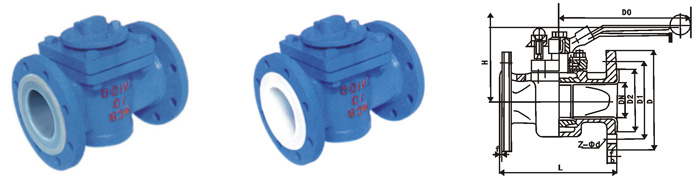

PN1.0(MPa）主要外形尺寸和连接尺寸main form and connection size

重量weight

(Kg）

DN

L

D

D1

D2

f

b

Z-φd

D0

H1

Kg

20

150

105

75

50

3

14

4-φ14

160

95

7

25

160

115

85

65

3

14

4-φ14

160

98

8

32

170

135

100

70

3

16

4-φ18

220

113

10

40

180

145

110

80

3

18

4-φ18

250

135

15

50

210

160

125

100

3

20

4-φ18

250

140

18

80

220

180

145

120

3.5

20

4-φ18

300

145

25

100

250

195

160

135

3.5

22

4-φ18

330

205

35

125

275

215

180

155

4

24

8-φ18

350

240

46

150

310

245

210

185

4

26

8-φ18

400

260

65

200

350

280

240

210

4

28

8-φ23

600

290

90

250

400

335

295

265

4.5

32

8-φ23

800

330

160

300

460

390

350

320

4.5

36

12-φ23

900

380

230
