H42F4-16C衬氟止回阀（升降立式）衬氟阀门，化工防腐阀

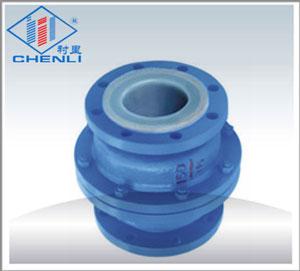

图片展示

产品描述

产品型号：H42F4-16C
产品特点：适合各种高腐蚀化学介质

详细介绍

■主要零件及材料表 Main parts and material table

零件名称 Part name	材料 Material
上下阀体 Upper and lower body	铸钢Cast steel不锈钢Stainless steel、内衬Lining F4 、F46
阀瓣 Disc	铸钢Cast steel、不锈钢Stainless steel、衬Lining F4 、F46
垫圈 Washer	F4、F46

■主要零件及材料表 Main parts and material table

■衬氟止回阀标准 PTFE-lined Check Valve Standard

技术规范Technical specification
设计标准Design standard	GB12236
结构长度Structure length	GB12221
法兰标准Flange standard	JB/T79-94
法兰标准Flange standard	GB9113.1-26
检验试验Inspection test	GB/T13927

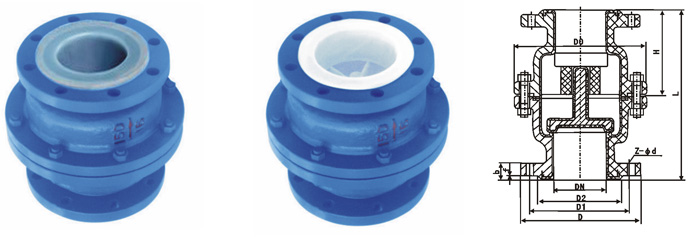

■主要外形尺寸和连接尺寸Main form and connection size

公称通径Nominal diameter	PN1.0（MPa）主要外形尺寸和连接尺寸Main form and connection size									重量Weight
DN	L	D	D1	D2	f	b	z-Φd	B	H	Kg
15	80	95	65	43	3	14	4-Φ14	100	40	6
20	90	105	75	50	3	14	4-Φ14	115	45	7
25	152	115	85	60	3	16	4-Φ14	130	50	8
32	152	135	100	68	3	18	4-Φ18	145	55	11
40	178	145	110	80	3	18	4-Φ18	160	62.5	15
50	178	160	125	100	3	20	4-Φ18	170	70	17
65	190	180	145	115	3.5	20	4-Φ18	205	80	26
80	203	195	160	130	3.5	22	8-Φ18	235	92.5	37
100	267	215	180	150	4	24	8-Φ18	285	105	46
125	305	245	210	180	4	26	8-Φ18	330	125	65
150	394	280	240	210	5	28	8-Φ23	360	150	92
200	380	335	295	260	5	32	8-Φ23	425	190	155
250	420	405	335	319	5	36	12-Φ26	500	210	240
300	460	460	410	375	5	40	12-Φ26	620	230	320
