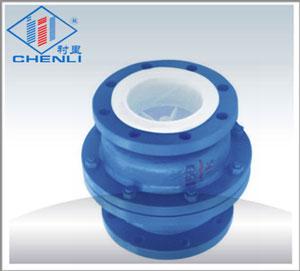

H42F4/F46-16C衬氟止回阀(升降立式),衬氟止回阀
图片展示

产品描述
产品型号:H42F4/F46-16C
产品特点:适合各种高腐蚀化学介质
详细介绍


■主要零件及材料表  Main parts and material table

零件名称   Part name

材料   Material

上下阀体   Upper and lower body

铸钢Cast steel不锈钢Stainless steel、内衬Lining F4 、F46

阀瓣   Disc

铸钢Cast steel、不锈钢Stainless steel、衬Lining F4 、F46

垫圈   Washer

F4、F46

■主要零件及材料表  Main parts and material table

设计标准Design standard

技术标准Technology standard

结构长度Structure length

GB12224

法兰标准Flange Standard

JB/T79-94

GB9113.1-26

检验试验Inspection test

GB/T13927

■衬氟止回阀标准  PTFE-lined Check Valve Standard

技术规范Technical specification

设计标准Design standard

GB12236

结构长度Structure length

GB12221

法兰标准Flange standard

JB/T79-94

GB9113.1-26

检验试验Inspection test

GB/T13927

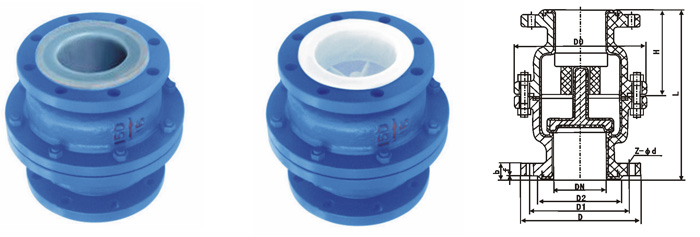

■主要外形尺寸和连接尺寸Main form and  connection size

公称通径Nominal diameter

PN1.0(MPa)主要外形尺寸和连接尺寸Main form and  connection size

重量Weight

DN

L

D

D1

D2

f

b

z-Φd

B

H

Kg

15

80

95

65

43

3

14

4-Φ14

100

40

6

20

90

105

75

50

3

14

4-Φ14

115

45

7

25

152

115

85

60

3

16

4-Φ14

130

50

8

32

152

135

100

68

3

18

4-Φ18

145

55

11

40

178

145

110

80

3

18

4-Φ18

160

62.5

15

50

178

160

125

100

3

20

4-Φ18

170

70

17

65

190

180

145

115

3.5

20

4-Φ18

205

80

26

80

203

195

160

130

3.5

22

8-Φ18

235

92.5

37

100

267

215

180

150

4

24

8-Φ18

285

105

46

125

305

245

210

180

4

26

8-Φ18

330

125

65

150

394

280

240

210

5

28

8-Φ23

360

150

92

200

380

335

295

260

5

32

8-Φ23

425

190

155

250

420

405

335

319

5

36

12-Φ26

500

210

240

300

460

460

410

375

5

40

12-Φ26

620

230

320
